XX部队机房冷通道监控系统

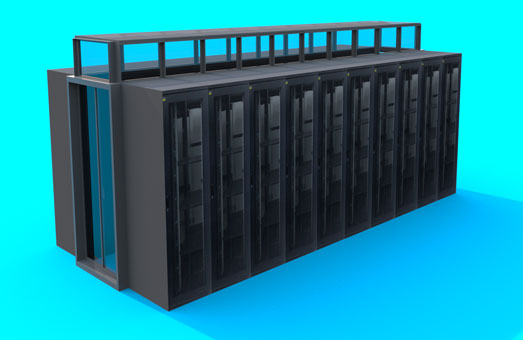

       XX部队数据中心机房有11条冷通道，每条冷通道有24台机柜。甲方需求：在每个通道独立监测20台机柜冷热池温湿度、每条主备PDU配电信息，通道内的消防状态、气压差状态、天窗门开关状态，对有消防报警和通道内压差过大时联动打开活动天窗。通过液晶屏实时展示通道内各监控数据。并提供相关监控数据接口给机房动环监控系统统一管理。

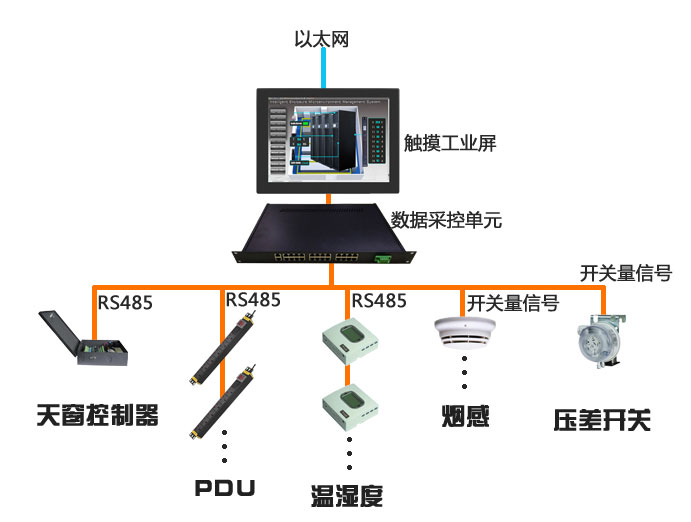

       根据要求的系统拓扑图如下：

       我们在每个通道配置一台数据采集主机（数控采集单元）上架安装在列头机柜内，10寸触摸显示屏安装在前门上便于实时查看，40只机柜温湿度，分别在20台机柜前后各安装一只，在冷池里配置3只烟感，一只气压差开关，在天窗门上配置天窗专用门磁和天窗控制单元。

       所有温湿度、烟感、压差开关、门磁等前端设备和PDU通讯接口与数据采集主机相连，数据采集主机实时采集这些监控数据并通过网络传输到触摸显示屏上，显示屏实时展示通道内各相关监控数据并提供SNMP数据接口给机房动环监控系统
